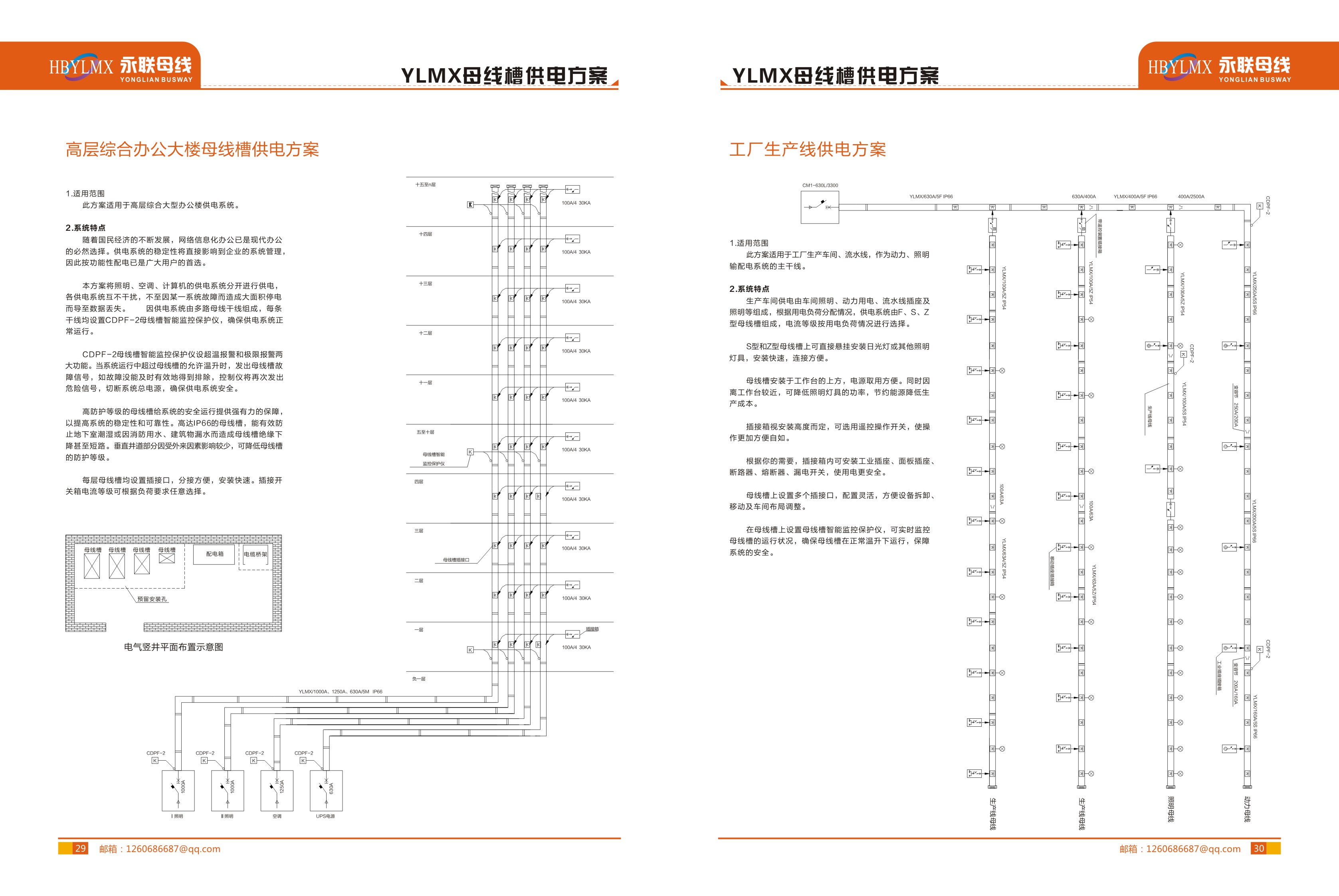

高层综合办公大楼母线槽供电方案
1.适用范围

此方案适用于高层综合大型办公楼供电系统。

2.系统特点

随着国民经济的不断发展，网络信息化办公已是现代办公 的必然选择。供电系统的稳定性将直接影响到企业的系统管理, 因此按功能性配电已是广大用户的首选。

本方案将照明、空调、计算机的供电系统分开进行供电， 各供电系统互不千扰，不至因某一系统故障而造成大面积停电 而导至数据丟失。 因供电系统由多路母线干线组成，每条

干线均设置YLPF-2母线槽智能监控保护仪，确保供电系统正 常运行^

YLPF-2母线槽智能监控保护仪设超温报警和极限报警两 大功能。当系统运行中超过母线槽的允许温升时，发出母线槽故 障信号，如故障没能及时有效地得到排除，控制仪将再次发出 危险信号，切断系统总电源，确保供电系统安全。

高防护等级的母线槽给系统的安全运行提供强有力的保障， 以提高系统的稳定性和可靠性。高达IP66的母线槽，能有效防 止地下室潮湿或因消防用水、建筑物漏水而造成母线槽绝缘下 降甚至短路。垂直井道部分因受外来因素影响较少，可降低母线槽 的防护等级。

每层母线槽均设置插接口，分接方便，安装快速。插接开 关箱电流等级可根据负荷要求任意选择。

工厂生产线供电方案

1.适用范围

此方案适用于工厂生产车间、流水线，作为动力、照明 输配电系统的主干线。

2.系统特点

生产车间供电由车间照明、动力用电、流水线插座及 照明等组成，根据用电负荷分配情况，供电系统由F、S、Z 型母线槽组成，电流等级按用电负荷情况进行选择。

S型和Z型母线槽上可直接悬挂安装日光灯或其他照明 灯具，安装快速，连接方便。

母线槽安装于工作台的上方，电源取用方便。同时因 离工作台较近，可降低照明灯具的功率，节约能源降低生 产成本。

插接箱视安装高度而定，可选用遥控操作开关，使操 作更加方便自如。

根据你的需要，插接箱内可安装工业插座、面板插座、 断路器、熔断器、漏电开关，使用电更安全。

母线槽上设置多个插接口，配置灵活，方便设备拆卸、 移动及车间布局调整。

在母线槽上设置母线槽智能监控保护仪，可实时监控 母线槽的运行状况，确保母线槽在正常温升下运行，保障 系统的安全。

查看图纸
