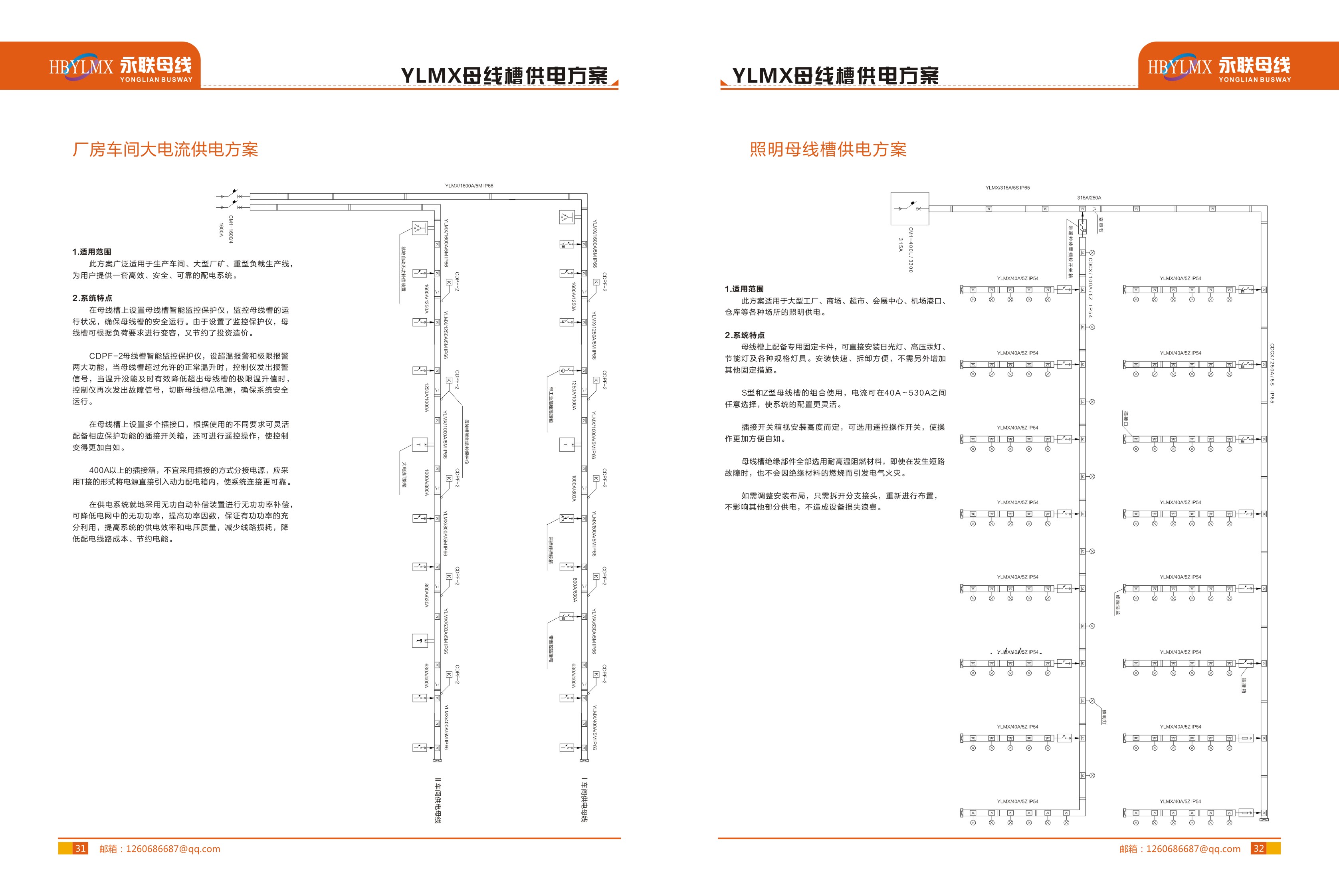

厂房车间大电流供电方案

1.适用范围

此方案广泛适用于生产车间、大型厂矿、重型负载生产线， 为用户提供一套高效、安全、可靠的配电系统。
2.系统特点

在母线槽上设置母线槽智能监控保护仪，监控母线槽的运 行状况，确保母线槽的安全运行。由于设置了监控保护仪，母 线槽可根据负荷要求进行变容，又节约了投资造价。

YLPF-2母线槽智能监控保护仪，设超温报警和极限报警 两大功能，当母线槽超过允许的正常温升时，控制仪发出报警 信号，当温升没能及时有效降低超出母线槽的极限温升值时， 控制仪再次发出故障信号，切断母线槽总电源，确保系统安全 运行。

在母线槽上设置多个插接口，根据使用的不同要求可灵活 配备相应保护功能的插接开关箱，还可进行遥控操作，使控制 变得更加自如。

400A以上的插接箱，不宜采用插接的方式分接电源，应采 用T接的形式将电源直接引入动力配电箱内，使系统连接更可靠。

在供电系统就地采用无功自动补偿装置进行无功功率补偿， 可降低电网中的无功功率，提高功率因数，保证有功功率的充 分利用，提高系统的供电效率和电压质量，减少线路损耗，降 低配电线路成本、节约电能。

照明母线槽供电方案

1.适用范围

此方案适用于大型工厂、商场、超市、会展中心、机场港口、 仓库等各种场所的照明供电。

2.系统特点

母线槽上配备专用固定卡件，可直接安装日光灯、高压汞灯、 节能灯及各种规格灯具。安装快速、拆卸方便，不需另外增加 其他固定措施。

S型和Z型母线槽的组合使用，电流可在40A~530A之间 任意选择，使系统的配置更灵活。

插接开关箱视安装高度而定，可选用遥控操作开关，使操 作更加方便自如。

母线槽绝缘部件全部选用耐高温阻燃材料，即使在发生短路 故障时，也不会因绝缘材料的燃烧而引发电气火灾。

如需调整安装布局，只需拆开分支接头，重新进行布置， 不影响其他部分供电，不造成设备损失浪费。

查看图纸
