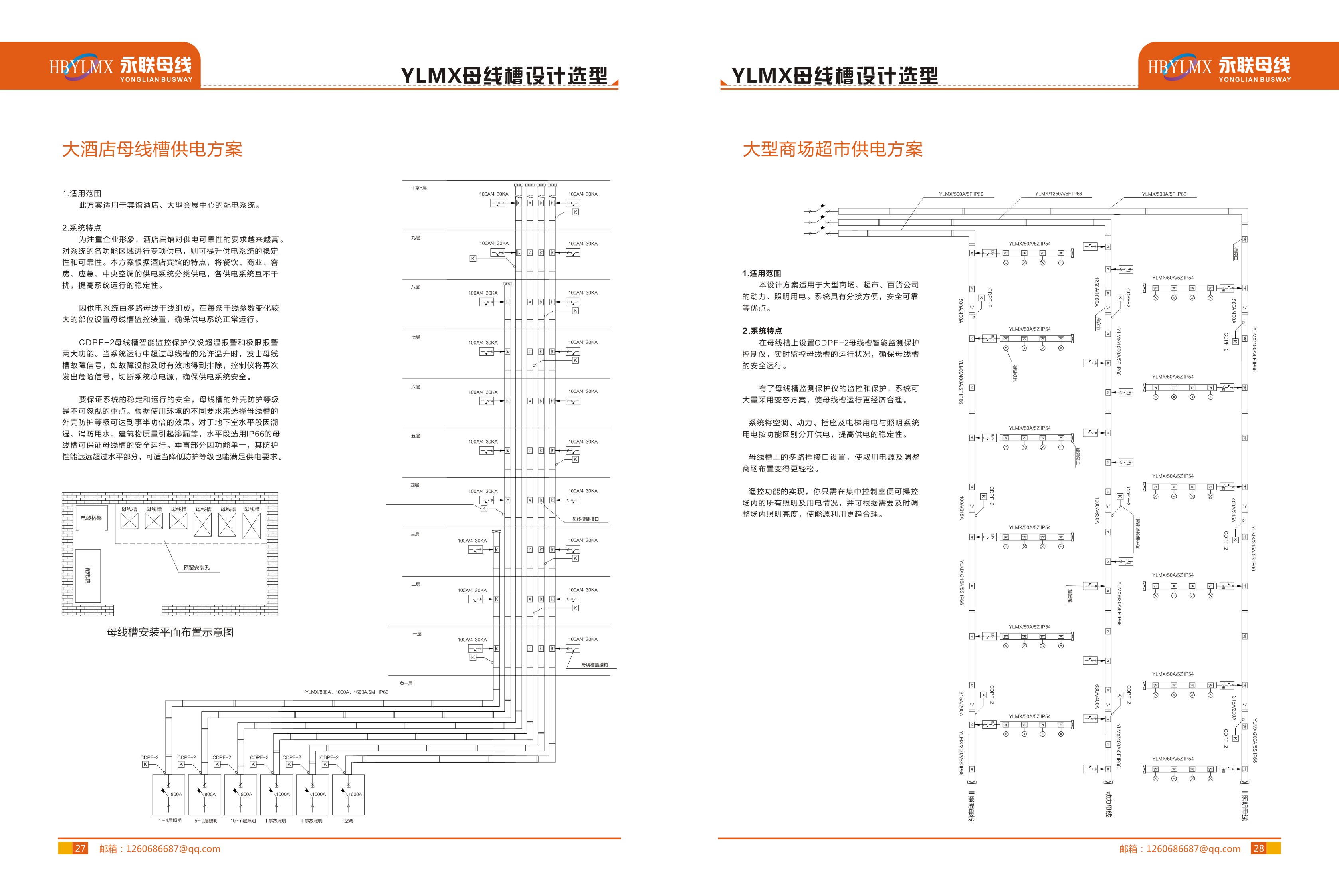

大酒店母线槽供电方案
1.适用范围

此方案适用于宾馆酒店、大型会展中心的配电系统。

2.系统特点

为注重企业形象，酒店宾馆对供电可靠性的要求越来越高。 对系统的各功能区域进行专项供电，则可提升供电系统的稳定 性和可靠性。本方案根据酒店宾馆的特点，将餐饮、商业、客 房、应急、中央空调的供电系统分类供电，各供电系统互不干 扰，提高系统运行的稳定性。

因供电系统由多路母线干线组成，在每条干线参数变化较 大的部位设置母线槽监控装置，确保供电系统正常运行。

YLPF-2母线槽智能监控保护仪设超温报警和极限报警 两大功能。当系统运行中超过母线槽的允许温升时，发出母线 槽故障信号，如故障没能及时有效地得到排除，控制仪将再次 发出危险信号，切断系统总电源，确保供电系统安全。

要保证系统的稳定和运行的安全，母线槽的外壳防护等级 是不可忽视的重点。根据使用环境的不同要求来选择母线槽的 外壳防护等级可达到事半功倍的效果。对于地下室水平段因潮 湿、消防用水、建筑物质量引起渗漏等，水平段选用IP66的母 线槽可保证母线槽的安全运行。垂直部分因功能单一，其防护 性能远远超过水平部分，可适当降低防护等级也能满足供电要求。

大型商场超市供电方案
1.适用范围

本设计方案适用于大型商场、超市、百货公司 的动力、照明用电。系统具有分接方便，安全可靠 等优点。

2.系统特点

在母线槽上设置YLPF-2母线槽智能监测保护 控制仪，实时监控母线槽的运行状况，确保母线槽 的安全运行。

有了母线槽监测保护仪的监控和保护，系统可 大量采用变容方案，使母线槽运行更经济合理。

系统将空调、动力、插座及电梯用电与照明系统 用电按功能区别分开供电，提高供电的稳定性。

母线槽上的多路插接口设置，使取用电源及调整 商场布置变得更轻松。

遥控功能的实现，你只需在集中控制室便可操控 场内的所有照明及用电情况，并可根据需要及时调 整场内照明亮度，使能源利用更趋合理。
