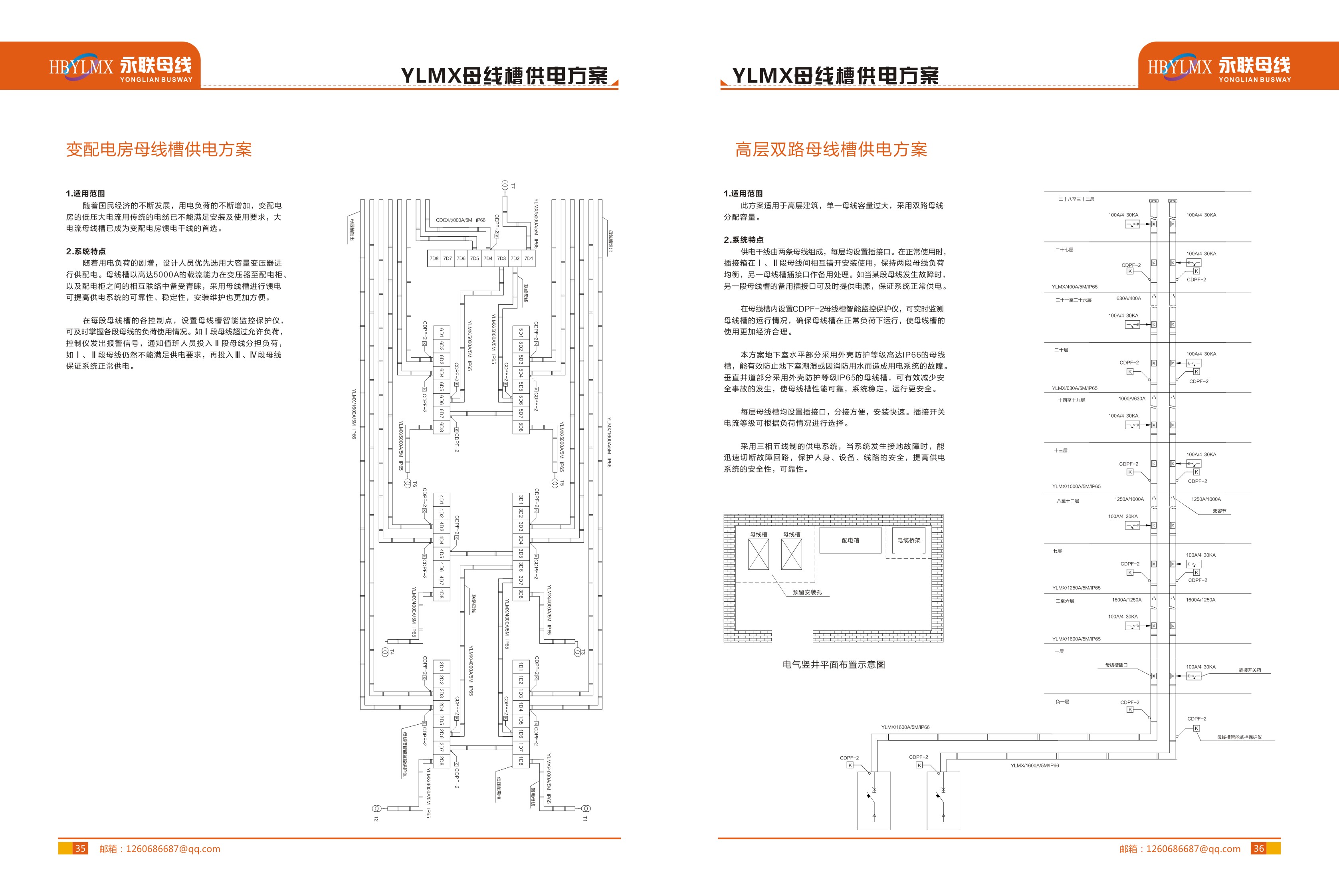

变配电房母线槽供电方案

1.适用范围

随着国民经济的不断发展，用电负荷的不断增加，变配电 房的低压大电流用传统的电缆已不能满足安装及使用要求，大 电流母线槽已成为变配电房馈电干线的首选。

2.系统特点

随着用电负荷的剧増，设计人员优先选用大容量变压器进 行供配电。母线槽以高达5000A的载流能力在变压器至配电柜、 以及配电柜之间的相互联络中备受青睐，采用母线槽进行馈电 可提高供电系统的可靠性、稳定性，安装维护也更加方便。

在每段母线槽的各控制点，设置母线槽智能监控保护仪， 可及时掌握各段母线的负荷使用情况。如I段母线超过允许负荷， 控制仪发出报螯信号，通知值班人员投入丨丨段母线分担负荷， 如丨、II段母线仍然不能满足供电要求，再投入III、IV段母线 保证系统正常供电。

髙层双路母线槽供电方案

1.适用范围

此方案适用于高层建筑，单一母线容量过大，采用双路母线 分配容量。

2.系统特点

供电干线由两条母线组成，每层均设置插接口。在正常使用时， 插接箱在丨、II段母线间相互错开安装使用，保持两段母线负荷 均衡，另一母线槽插接口作备用处理。如当某段母线发生故障时， 另一段母线槽的备用插接口可及时提供电源，保证系统正常供电。

在母线槽内设置YLPF-2母线槽智能监控保护仪，可实时监测 母线槽的运行情况，确保母线槽在正常负荷下运行，使母线槽的 使用更加经济合理。

本方案地下室水平部分采用外壳防护等级高达IP66的母线 槽，能有效防止地下室潮湿或因消防用水而造成用电系统的故障。 垂直井道部分采用外壳防护等级IP65的母线槽，可有效减少安 全事故的发生，使母线槽性能可靠，系统稳定，运行更安全。

每层母线槽均设置插接口，分接方便，安装快速。插接开关 电流等级可根据负荷情况进行选择。

采用三相五线制的供电系统，当系统发生接地故障时，能 迅速切断故障回路，保护人身、设备、线路的安全，提高供电 系统的安全性，可靠性^
